MoNo.Studio 3D を使ってみよう

MoNo.Studio 3D とは

元々は社内向けのデバッグツールとして開発していたものの一部を一般に公開することにしました。 エンドユーザー向けに開発されたツールではないことをご理解ください。

  • 本製品の利用によって生じたいかなる結果についても当社は責任を負わないものとします。
  • 読み込める汎用データ形式は現段階では STL と OBJ のみです。
../../_images/screenshot.png

はじめかた

  1. MoNo.RAILをダウンロード
  2. ZIPファイルを展開し、binフォルダ内の MoNo.Studio.Views.exe をダブルクリックすると MoNo.Studio 3D が起動します。

ビュー操作

Operation Name Description
右ボタンドラッグ Rotation 3次元的なビューの回転
Shift + 右ボタンドラッグ Pan カメラのパン（平行移動）
Ctrl + 右ボタンドラッグ Zoom In/Out 拡大縮小
Ctrl + Alt + 右ボタンドラッグ Spin 2次元的なビューの回転
ホイール Zoom In/Out 拡大縮小
中ボタンクリック Focus クリック位置をビューの中心（焦点）に移動
F5 Fit ビューの範囲を対象物にフィット
F6 Align ビューの向きを軸平行に合わせる
F7 Clip 立方体状のクリップ平面
F8 Edge ポリゴンのエッジを表示

Import コマンド

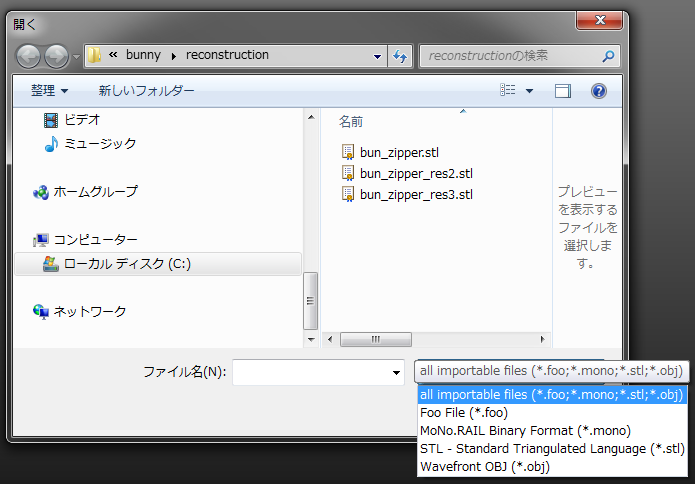

ツールバーの Import ボタンを押すと下記のダイアログが表示されます。

../../_images/importdialog.png

画像右下にインポート可能なファイル形式が表示されています。 下記にこれらのファイル形式についてまとめた表を示します。

Format Extension Description
MoNo.RAIL Binary Format *.mono MoNo.RAIL のシリアライザによるファイル形式
STL - Standard Triangulated Language *.stl 3Dプリンタや光造形などで用いられる三角ポリゴン形式
Wavefront OBJ *.obj ポリゴン形式（完全対応ではない）

コンテキストメニュー

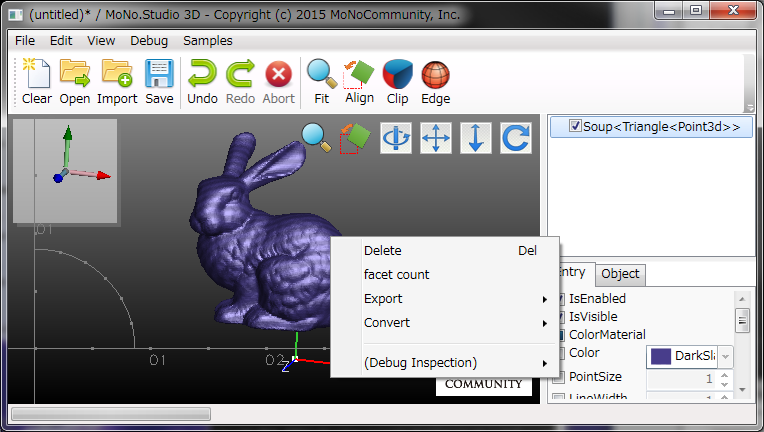

STLファイルをインポートしてオブジェクト選択し、右クリックすると下記のコンテキストメニューが出ます。

../../_images/contextmenu.png
  • “face count” というメニューはサンプルコード ContextMenu.fs によってプラグインされたメニューです。 選択されたオブジェクトの三角形の枚数をダイアログに表示するだけの単純なメニューです。 この “face count” 以外のメニューはすべて標準で用意されているものです。

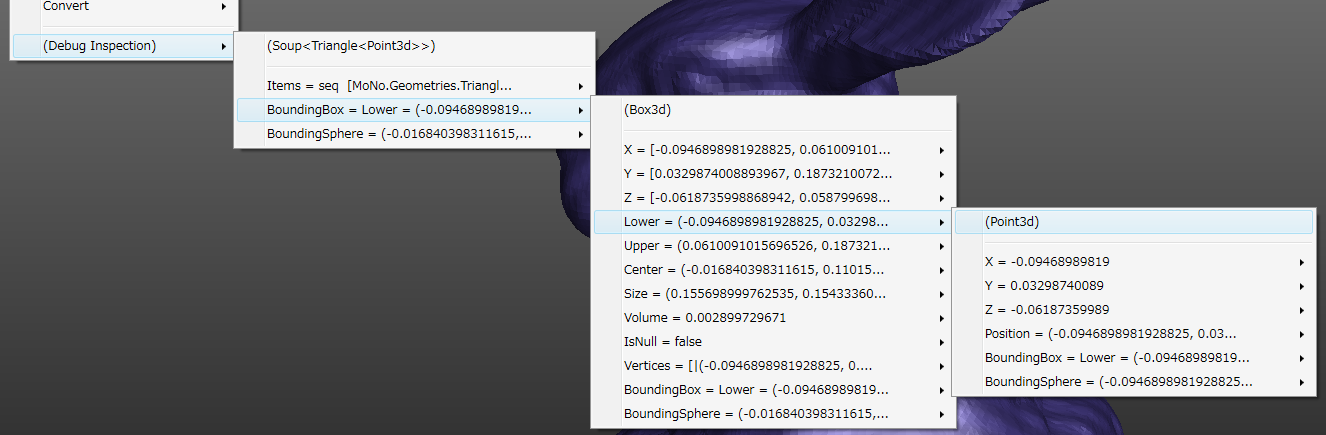

  • “(Debug Inspection)” というメニューをクリックすると、下図のように選択中のオブジェクトの値を検査することが出来ます。機能開発中のデバッグ作業時にこの機能が役立つことがあります。
../../_images/inspection.png
